如今涂料的發(fā)展越來越迅速，真石漆、水包水等外墻涂料風(fēng)頭一時無兩，也有很多人曾經(jīng)遇到過涂料出現(xiàn)沉淀結(jié)塊，那么涂料出現(xiàn)沉淀結(jié)塊的原因是什么呢?又該如何預(yù)防?接下來我們一起來分析一下!

如何判斷涂料是否沉淀結(jié)塊

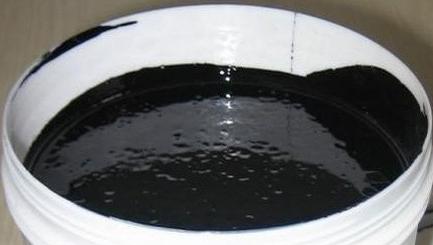

打開涂料桶后，首先觀察涂料上層是否有透明液體，如有則很可能有沉淀，然后用一攪拌棒插入涂料桶中，過30S左右迅速提起，若攪拌棒所粘附涂料顏色稠度上下一致，則無沉淀現(xiàn)象。若上稀下稠，底部有難以攪動的感覺，即出現(xiàn)沉淀。當(dāng)攪拌棒無法插到桶底，底部沉淀硬結(jié)，無法攪拌均勻時，出現(xiàn)結(jié)塊。

哪些涂料容易出現(xiàn)沉淀結(jié)塊

常見的易出現(xiàn)沉淀的涂料品種有：富鋅底漆、醇酸漆、防腐漆、防銹漆，以及一些顏色較深的面漆等。

涂料沉淀結(jié)塊產(chǎn)生原因

1、所用顏料研磨不細(xì)、分散不良;在配方中，顏基比過大，顏填料密度大等因素易引起沉淀。

2、由于加入的稀釋劑太多，涂料粘度較低，涂料失去了正常的表面懸浮狀態(tài)，顏填料產(chǎn)生沉淀。

3、顏料與樹脂之間產(chǎn)生某種化學(xué)聚合反應(yīng)或相互吸附，引起凝膠，產(chǎn)生沉淀。

4、貯存時間過長，超過了涂料的保持期，尤其是長時間靜止放置。色漆貯存時間過長，顏填料因密度大，在盛具底部形成沉淀，最終形成硬結(jié)。有些樹脂也發(fā)生變質(zhì)現(xiàn)象。

5、貯存溫度過高，一般涂料的貯存溫度在15～25℃為宜。超過30℃，某些顏料和樹脂在漆中的懸浮性能被破壞，使涂料粘度降低而沉淀結(jié)塊。

涂料沉淀結(jié)塊解決方法

(1)在設(shè)計涂料配方時，考慮適合的顏基比，一般顏基比不要超過2∶1，特殊品種除外。顏填料盡量選用密度小些的，有些顏料如紅丹粉、鉻黃、云母氧化鐵、鐵紅、沉淀硫酸鋇等密度都較大，少用或酌情用低密度顏填料替代。

(2)涂料的粘度不能過低，選用的顏填料之間不能相互反應(yīng)。如鋅粉、鋁粉、氧化鋅等比較活潑，在貯存穩(wěn)定性不佳的涂料中盡量不用或分罐包裝。在涂料生產(chǎn)時，采用適合的設(shè)備，盡量研磨分散均勻，達(dá)到規(guī)定粘度、細(xì)度。例如氯化橡膠類涂料，穩(wěn)定性差，易與鐵類物質(zhì)發(fā)生反應(yīng)，應(yīng)用不銹鋼或石襯里設(shè)備生產(chǎn)。

(3)在涂料中加入防沉劑，利用少量助劑的特殊性能，制成觸變性涂料，改變涂料懸浮狀態(tài)。常用的防沉劑有硬脂酸系列、氣相二氧化硅、改性膨潤土、氫化蓖麻油等?，F(xiàn)進(jìn)口防沉劑品種很多，一般加入0.1%-0.5%，就可防沉淀，而加入2%-3%，就可將涂料制成觸變性涂料，形成較高的膜厚。

(4)涂料貯存應(yīng)放置在陰涼通風(fēng)處，定期將涂料桶橫放、倒置或搖動幾次。要注意涂料的貯存期限，先入庫的先使用。對于一些貯存期限低的涂料，如氯化橡膠、氯乙烯、聚氨酯類要特別小心。

(5)對于已沉淀的涂料，可用手工或機(jī)械攪拌均勻后再使用。對于結(jié)塊現(xiàn)象，應(yīng)先把可流動部分倒出，用刮鏟從容器底部鏟起沉淀，研碎后，再把流動介質(zhì)倒回原先桶中，充分混合。如按此法操作仍無法混合，仍有干結(jié)沉淀，涂料只能報廢或降級使用。

對于已沉淀的涂料，可用手工或機(jī)械攪拌均勻后再使用。對于結(jié)塊現(xiàn)象，應(yīng)先把可流動部分倒出，用刮鏟從容器底部鏟起沉淀，研碎后，再把流動介質(zhì)倒回原先桶中，充分混合。

青島恩澤化工有限公司是一家水性乳液、涂料乳液、涂料助劑、穩(wěn)定劑等產(chǎn)品研發(fā)、生產(chǎn)、銷售于一體的綜合型高新技術(shù)企業(yè)。公司一直本著“ 勤奮、誠信、務(wù)實、創(chuàng)新 ”經(jīng)營理念，嚴(yán)格控制生產(chǎn)工藝，不斷提高產(chǎn)品品質(zhì)。在提供產(chǎn)品的同時，我公司更加重視售后服務(wù)及技術(shù)支持。目前我公司的客戶網(wǎng)絡(luò)遍及全國，與眾多大中型企業(yè)建立長期穩(wěn)定的合作關(guān)系。
